日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统

日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统系统简介
赢润集团研发生产的ERUN-QZ9300日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统油气田净化后沼气中硫化氢H2S气体浓度连续在线监测分析需求而设计的解决方案，专门运用于沼气生产工艺，它由预处理单、分析单元元构成，自动完成采样、排水等操作，实现24小时无人值守，大大减少了人工负荷，保证系统长期稳定、准确、连续自动在线运行。分析仪表用于在线测量样气中H2S等气体浓度，仪表所测组分可根据客户需求组合，该仪表实时反应出被测气体的成分变化。同时测试数据可通过RS-232或RS-485、4-20mA输出接口传输到上级集中控制系统，为实现远程的监测、工艺调整提供实时依据。
日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统
日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统技术参数
成分分析单元整体采用模块化设计，模块化传感器单元，维护更为简单易操作。

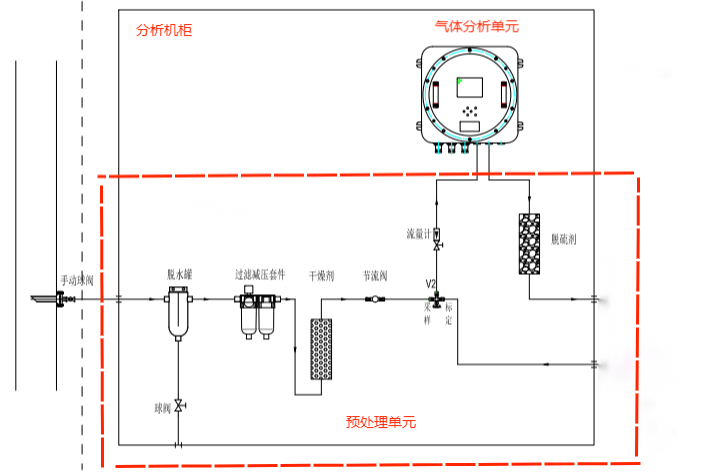

日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统流路图
1、测量组分：H2S
2、测量方法：ECD电化学传感器技术
3、测量量程：0-50ppm（量程可以根据用户实际需求配置）
4、精度：≤±2%FS
5、重复性：≤1%
6、响应时间：T90≤30秒
7、供电电源：220V±20% 交流 50Hz±1Hz
8、输出信号：标准RS-232/485、DC 4～20mA电流输出；
9、外形尺寸：400mm×400mm×250mm
10、仪器重量：约140kg
11、工作温度：(5～45)℃
12、相对湿度：≤85%
13、大气压力：70～106kpa
日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统系统要求
前端预处理：背景气进入系统前需进行初步的过滤，首先经过脱水罐和过  滤器，该装置会除去液态水和气体中悬浮颗粒物及油雾，达到初步净化样气的目的前端预处理的使用数量跟采样的点数一一对应；
分析仪表：净化后的沼气需满足0.7-1.2L/min的进气流量，确保仪表的检测准确性，同时仪表界面也是所有控制方面设置的中枢。

1、适应工况
取样距离：＜10m
样气压力：≥40kpa 压力稳定(压力较低时请选用采样泵配置)
样气温度：≤60℃
样气湿度：可适用饱和水汽

2、工作条件
环境温度：(5-45)℃
相对湿度：≤85%
供电电源：AC220v 50 Hz 3kw
分析小屋：2400×2400×2500（长×宽×高），设备安装于分析小屋内，配有气体检测报警、通风及照明装置
环境气压：海拔低于2500m
无阳光直接辐射
无强电磁场干扰
无机械振动
工作位置：水平
安装位置：室内放置

日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统安装要求
1、系统安装技术要求
为保证系统能实时反映工况、减少滞后、保证安全。取样点与分析柜之间距离在满足设备安装条件的情况下应尽可能短；
分析柜外形：前、后开门，后侧为电源入口、气路出入口及排液口，请留有空间；
分析小屋要求：分析小屋尺寸推荐大于2400（长）*2400（宽）*2500（高）。房内温度在＋5～45℃范围内；
分析室内需加装防爆型工业排风扇和照明系统,以保证室内人员安全
电源:3*1.5mm2电缆,总功率≤3kw
室外温度低于0℃时，室外排水管应有保温防冻措施
配电箱及内部元件、标气固定架，以及小屋内公共设施由用户提供

2、管路要求
取样管道（由用户提供）
取样管道需用四分取样管（DN15，ø20），末端并用1/2"球阀连接，并引至安装仪表附近1米内
排气、排水管道（由用户提供）
尾排管：1/2"不锈钢管，具体参考施工图纸
排水管：1/2"不锈钢管，具体参考施工图纸

3、线路要求
用户自备配线如下：
用户电缆引线：向下至电缆槽沟
系统供电：工作电源  3*1.5mm2总功率≤3kw
信号线：包括输入、输出 2*A*0.75mm2屏蔽线，A为仪表组分，引至中控，应有备用线
日本三级国产在线观看 油气田沼气硫化氢在线监测分析系统设备清单
1、供货清单
序号 名称 型号和规格 数量 单位 备注
1 分析机柜 ERUN-QZ9300分析系统 1 套 /
1.1 标准分析机柜 1600×700×600mm 1 套 /
1.2 重力除水罐 / 1 个 /
1.3 过滤器 SY4000 1 个 /
1.4 疏水阀 SY-01 1个/路 个 /
1.5 不锈钢管 6mm直径 3 根 /
2 分析仪 ERUN-QZ9131 1 台 /
3 校准装置：气体及减压阀等 H2S/N2一套，减压阀2个（根据需求配置） 1 套 /
4 备品备件 安装辅材、滤芯 1 套 /

2、技术文件、随机资料清单
序号 文件或资料名称 数量 到买方时间 备注
1 《分析仪表使用说明书》 1份 与设备同时到达 /
2 《现场安装图》 1份 与设备同时到达 /
3 系统合格证 1份 与设备同时到达 /
4 仪表合格证 1份 与设备同时到达 /
